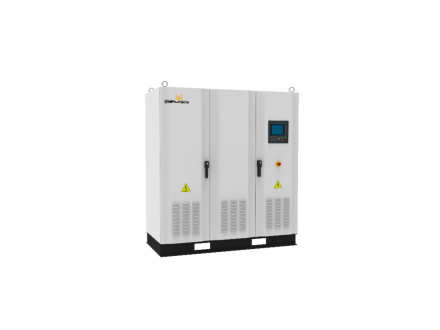

DFST-3X系列可编程交流测试电源/电网模拟器

发布日期:2019-12-16 15:50浏览次数:
  • DFST-3X系列可编程交流测试电源/电网模拟器
 产品简介

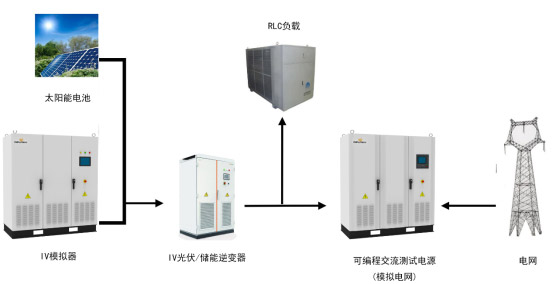

DFST-3X系列可编程交流测试电源可输出世界各国电网电压,并依据相关标准法规模拟各国电网正常及异常状况,适用于实验室、认证机构、高校、科研院所等高精密,复杂可编程的应用场合,满足产品的设计开发、认证检测等要求。产品不但应用于家电、电机实验室测试,还可应用于新能源行业如储能逆变器、光伏逆变器、风能变流器等产品并网性能测试。产品采用业内先进的数字化高频逆变控制技术,结合高速数字控制器,实现高精度、高动态响应速度、高负载适应性、高稳定度、宽输出范围的正弦波输出,具备多种输出模式和强大的编程功能,是一款高效率高性能的电网模拟设备。

产品优势
(1)具备多种输出模式,功能强大:
n 三相标准模式:标准三相电压输出;
n 三相不平衡模式:三相电压独立设置,三相相角0.0°~359.9°可调;
n 分立单相模式:三相电压,频率独立设置,相当于三台单相电源;
n 并联单相模式:三相并联成大功率单相输出;
(2)三相模式输出采用三相解耦设计,具备全面的电网异常模拟功能:电网失真,电网波动,三相不平衡等,谐波模式下可叠加2-40次谐波;

电网失真模拟                                                          电网波动模拟
电网三相不平衡模拟
(3)采用精准的抗冲击技术,能够承受负载大电流冲击,3倍额定电流能够承受2s,特别适用于电机、马达、压缩机等冲击型设备。
(4)具备软启动功能,且软启动时间可设置,适用于电机、马达等设备频繁起动场合,可根据工况,设置软启动时间,降低冲击电流。
(5)具备阶梯、步阶及渐变等序列编程测试功能,满足IEC61000-4-11、IEC61000-4-34标准测试要求;
(6)配合LCR负载,可满足NB/T32004-2013标准规定的低(零)电压穿越测试要求,且低(零)电压穿越性能可靠,不会在低电压时与逆变器输出产生谐振;

(7)配合LCR负载,可满足国标规定的高电压穿越测试要求;
(8)动态响应速度快,电压突变反应时间在20ms以内;
(9)启动状态下输出电压、频率可调,使用灵活;;
(10)8寸彩色触摸屏,所有操作均可通过触摸屏实现,外观精致,操作便捷,并附带配备数字键、功能键、旋钮等,操作多样化;
(11)具备Auto-Lock功能,定时自动锁定键盘,防止误接触导致人为事故或危险;
(12)电压分档设计:0.0~150.0V、150.1~300.0V或0.0~300.0V,高档、低档均可满功率输出;频率输出范围45.00~240.00Hz,分辨力0.01Hz;
(13)测量功能齐全,能够测量电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数等电能参数;
(14)具备人工智能监控(AI-Monitor)功能,实时监控内部电压,电流,温度等参数,异常情况立即报警,并提示及时处理;
(15)具备Black-Box功能,异常情况下自动记录运行参数,便于后期查看及维修。
(16)主要元器件采用国际一线知名品牌,质量可靠,稳定耐用;
(17)关键指标采用多裕度设计,电压应力,电流应力,发热量经过加严型式试验,整机可靠性高,寿命长;
(18)通讯接口标配RS232,选配RS485、GPIB、ETHERNET、模拟量控制等。

规格参数
产品名称 可编程交流测试电源
产品型号 DFST33-015 DFST33-030 DFST33-045 DFST33-060 DFST33-090 DFST33-120 DFST33-150 DFST33-180 DFST33-240
输出容量 15kVA 30kVA 45kVA 60kVA 90kVA 120kVA 150kVA 180kVA 240kVA
基本功能
输出功能 模拟世界各国电网电压
隔离功能 内置隔离变压器
接线方式 输入端:三相四线      输出端:三相四线/单相两线
输出参数
输出相数 三相四线+PE
输出模式 三相标准模式、三相不平衡模式、分立单相模式、并联单相模式
输出
电压
自动档 低档:0.0~150.0V(L-N)     高档:150.1V~300.0V(L-N)
高档锁定 0.0~405.0V(L-N),
电压设置精度 精度:≤0.5%      解析度:0.1V
三相标准模式、三相不平衡模式、分立单相模式
额定
电流
低档 45.4A 90.9A 136.3A 181.8A 272.6A 363.6A 454.5A 545.4A 727.2A
高档 22.7A 45.4A 68.1A 90.9A 136.3A 181.8A 227.2A 272.7A 363.6A
并联单相模式
额定
电流
低档 136.3A 272.7A 409.1A 545.5A 818.2A 1090.9A 1363.6A 1636.3A 2181.9A
高档 68.1A 136.3A 204.5A 272.7A 409.1A 545.4A 681.8A 818.2A 1090.9A
输出频率 45.00~240.00Hz
频率设置精度 精度:≤0.02%      解析度:0.01Hz
频率稳定度 ≤0.02%
电压失真度(VTHD) <1%(线性负载)
反应时间 ≤2ms
电压突变响应时间 ≤20ms
三相相角 120°±2°(三相标准模式)
波峰因数 1.41±0.1(正弦波模式)
源电压效应 ≤1%
负载效应 ≤1%
效率 >85%
测量显示
显示模式 8寸彩色触摸屏
电压测量精度 精度:0.2%FS+0.2%显示值      解析度:0.1V
频率测量精度 精度:0.02%      解析度:0.01Hz
电流测量精度 精度:0.3%FS+0.3%显示值      解析度:0.1A/1A
功率测量精度 精度:0.5%FS+0.5%显示值      解析度:0.1kW/0.01kW/0.001kW
功能操作
阶梯模式 9999步
步阶模式 100步,可999999次循环
渐变模式 100步,可999999次循环
低(零)电压穿越 可模拟世界多国标准,最小响应时间≤20ms
高电压穿越 可模拟世界多国标准,最小响应时间≤20ms
波形制式 正弦波或谐波(叠加2~40次谐波)
自动记忆功能 设置参数自动记忆,开机自动调用
软启动 具备软启动功能,软启动时间0.0~99.9s可设置
实时调整功能 ① 常规模式启动状态下,可通过触摸屏、数字键、增减键、旋钮调整输出电压、频率设置值,并即刻更新;
② 常规模式启动状态下,可切换输出波形模式,并即刻更新;
压降补偿功能 阻抗补偿:0.000~0.500欧
快捷调用 常规模式10组快捷组;
谐波模式10组快捷组;
保护功能
过载能力 105%<过载≤110%   15秒后切断输出
110%<过载≤200%    5秒后切断输出
200%<过载≤300%    2秒后切断输出
300%<过载           立即切断输出
保护装置 过流、过载、短路保护,过热保护,输出过欠压、缺相保护
软件保护 人工智能监控(AI-Monitor)功能,Black-Box功能,Auto-Lock键锁保护
远程接口
通讯接口 标配:RS232          选配:RS485、GPIB、ETHERNET
远程控制 选配:模拟量控制口
输入参数
输入相数 三相四线+PE
输入电压范围 380V±57V(L-L)
输入频率范围 45~65Hz
工作环境
工作温度 0~40℃
工作湿度 20~90%RH(非凝露)
体积重量
尺寸(W×H×Dmm) 1000×2000×800 1200×2000×80 1200×2000×1000
重量(Kg) 320 365 500 630 820 1100 1300 1350 1420
