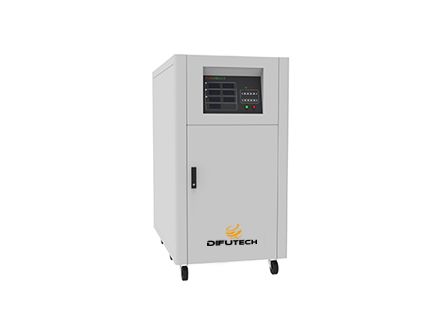

DFMF系列400Hz中频静变电源

产品简介
DFMF系列400Hz中频静变电源采用了国际最新电子电子技术，是针对飞机、雷达、舰船、火箭等设备起动、测试及维护的专业保障设备，广泛应用于军工厂、陆海空部队、机场、维修机库、航空航天科研院所等单位。产品采用SPWM脉宽调制及瞬时波形控制技术，波形纯净，质量稳定，并且具备瞬时抗冲击能力，能够满足冲击型负载的需求。该系列中频静变电源采用模块化设计，体积小，重量轻，噪音小，在国内产品中具备领先水平。

产品特点
(1)采用数字化控制，实现模块化设计，结构简洁，平均故障修复时间短；
(2)采用SPWM高频脉宽调制及隔离变压滤波，保证整机高功率密度、高稳定性；
(3)采用瞬时波形控制技术，输出电压波形失真度低，响应速度快；
(4)过载能力强，适应冲击型设备起动、测试需求；
(5)8寸彩色液晶屏，外观精致，操作便捷，并附带配备数字键、功能键、旋钮等，操作多样化；
(6)具备完善的保护机制，对IGBT、变压器等关键部件及电源输入输出指标进行实时检测，并声光报警；
(7)主要元器件采购一线知名品牌，驱动、滤波等关键电路均经过多年客户使用检验，产品质量可靠，稳定耐用；
(8)整机关键技术指标采用多裕度设计理念，电压应力，电流应力，发热量都经过严格技术论证，并加严型式试验，可靠性高，平均故障间隔时间长。

执行标准
(1) GJB 572A-2006 飞机外部电源供电特性及一般要求
(2) GJB 181A-2003 飞机供电特性
(3) GJB 151A-97 军用设备和分系统电磁发射和敏感度要求
(4) GJB 150-86 军用设备环境试验方法
(5) GJB 152A-97 军用设备和分系统电磁发射和敏感度测量
(6) MH/T 6018-2014 飞机地面静态电
(7) GJB 5189-2003 飞机供电特性参数测试方法

规格型号
三相输出系列

产品名称	三相中频静变电源
产品型号	DFMF33-015	DFMF33-030	DFMF33-045	DFMF33-060	DFMF33-090	DFMF33-120	DFMF33-150	DFMF33-180	DFMF33-240
输出容量	15kVA	30kVA	45kVA	60kVA	90kVA	120kVA	150kVA	180kVA	240kVA
基本功能
输出功能	输出额定115V/400Hz正弦电压波形
隔离功能	内置隔离变压器
接线方式	输入端：三相四线     输出端：三相四线
输出参数
输出相数	三相四线+PE
输出模式	三相400Hz标准正弦波模式
输出电压	0.0～150.0V(L-N)
电压设置精度	精度：≤0.5%      解析度：0.1V
额定电流	43.4A	86.9A	130.4A	173.9A	260.8A	347.8A	434.7A	521.7A	695.6A
输出频率	320.00Hz-480.00Hz
频率设置精度	精度：≤0.02%      解析度：0.01Hz
频率稳定度	≤0.05%
电压失真度(VTHD)	＜1%(线性负载)
三相相角	120°±2°
波峰因数	1.41±0.1
源电压效应	≤1%
负载效应	≤1%
效率	＞85%
测量显示
显示模式	8寸彩色液晶屏
电压测量精度	精度：0.2%FS+0.2%显示值      解析度：0.1V
频率测量精度	精度：0.05%      解析度：0.01Hz
电流测量精度	精度：0.3%FS+0.3%显示值      解析度：0.1A/1A
功率测量精度	精度：0.5%FS+0.5%显示值      解析度：0.1kW/0.01kW/0.001kW
功能操作
自动记忆功能	设置参数自动记忆，开机自动调用
软启动	具备软启动功能，软启动时间0.0～99.9s可设置
实时调整功能	启动状态下，可通过数字键、增减键、旋钮调整输出电压、频率设置值，并即刻更新；
压降补偿功能	阻抗补偿：0.000～0.500欧
快捷调用	常规模式10组快捷组
保护功能
过载能力	105%＜过载≤110%   15秒后切断输出 110%＜过载≤200%    2秒后切断输出 200%＜过载           立即切断输出
保护装置	过流、过载、短路保护，过热保护，输出过欠压、缺相保护
软件保护	人工智能监控(AI-Monitor)功能，Black-Box功能，Auto-Lock键锁保护
远程接口
通讯接口	标配：RS232    选配：RS485
远程控制	模拟量控制口(选配)
输入参数
输入相数	三相四线+PE
输入电压范围	380V±57V(L-L)
输入频率范围	45～65Hz
工作环境
工作温度	0～40℃
工作湿度	20～90%RH(非凝露)
体积重量
尺寸(W×H×Dmm)	600×1150×1020		700×1350×1220			800×1750×1420
重量(Kg)	255	295	420	530	710	940	1200	1220	1320
