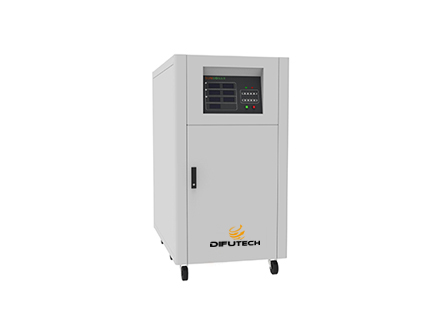

DFWF系列宽频静变电源

产品简介
DFWF系列宽频静变电源是专门针对新型大飞机及其机载设备供电及测试领域而设计的静变电源，能够满足新型客机及机载设备测试及维护检修。本系列产品采用先进的电力技术，整机性能达到国际国内领先水平。

产品特点
(1)输出频率范围：280Hz～850Hz分辨力0.1Hz；输出电压范围：10.0V～300.0V，分辨力0.1V；
(2)整体设计针对大型飞机及机载设备宽频率测试和供电的要求；
(3)整机采用模块化设计，可靠性高，便于维护及功能扩展；
(4)风机转速根据温度智能调控，噪音低；
(5)远程控制接口丰富：客户可以选配RS232、RS485及模拟控制等多种接口，实现电源的远程控制。

执行标准
（1）GJB 181A—2003 飞机供电特性
（2）GJB 572A-2006 飞机外部电源供电特性及一般要求
（3）GJB 1440-92 电气电子设备机壳定义和基本要求
（4）GJB 5189-2003 飞机供电特性参数测试方法、
（5）ISO 6858-1982 Aircraft-Ground support electrical
supplies-General requirements

规格型号

产品名称	宽频静变电源
产品型号	DFWF33-015	DFWF33-030	DFWF33-045	DFWF33-060	DFWF33-090	DFWF33-120	DFWF33-150	DFWF33-180	DFWF33-240
输出容量	15kVA	30kVA	45kVA	60kVA	90kVA	120kVA	150kVA	180kVA	240kVA
基本功能
输出功能	模拟世界各国电网电压
隔离功能	内置隔离变压器
接线方式	输入端：三相四线输出端：三相四线
输出参数
输出相数	三相四线+PE
输出模式	三相标准正弦波模式
输出电压	10.0～300.0V(L-N) 额定电压：115V
电压设置精度	精度：≤0.5% 解析度：0.1V
额定电流	43.4A	86.9A	130.4A	173.9A	260.8A	347.8A	434.7A	521.7A	695.6A
输出频率	280.00～850.00Hz
频率设置精度	精度：≤0.05% 解析度：0.01Hz
频率稳定度	≤0.05%
电压失真度(V_THD)	＜3%(线性负载)
三相相角	120°±2°
波峰因数	1.41±0.1
源电压效应	≤1%
负载效应	≤1%
效率	＞85%
测量显示
显示模式	8寸彩色液晶屏
电压测量精度	精度：0.2%FS+0.2%显示值解析度：0.1V
频率测量精度	精度：0.05% 解析度：0.01Hz
电流测量精度	精度：0.3%FS+0.3%显示值解析度：0.1A/1A
功率测量精度	精度：0.5%FS+0.5%显示值解析度：0.1kW/0.01kW/0.001kW
功能操作
自动记忆功能	设置参数自动记忆，开机自动调用
软启动	具备软启动功能，软启动时间0.0～99.9s可设置
实时调整功能	启动状态下，可通过数字键、增减键、旋钮调整输出电压、频率设置值，并即刻更新；
压降补偿功能	阻抗补偿：0.000～0.500欧
快捷调用	常规模式10组快捷组
保护功能
过载能力	105%＜过载≤110% 15秒后切断输出 110%＜过载≤200% 2秒后切断输出 200%＜过载立即切断输出
保护装置	过流、过载、短路保护，过热保护，输出过欠压、缺相保护
软件保护	人工智能监控(AI-Monitor)功能，Black-Box功能，Auto-Lock键锁保护
远程接口
通讯接口	标配：RS232 选配：RS485
远程控制	模拟量控制口(选配)
输入参数
输入相数	三相四线+PE
输入电压范围	380V±57V(L-L)
输入频率范围	45～65Hz
工作环境
工作温度	0～40℃
工作湿度	20～90%RH(非凝露)
体积重量
尺寸(W×H×Dmm)	600×1150×1020		700×1350×1220			800×1750×1420
重量(Kg)	260	300	430	540	730	960	1230	1250	1360
