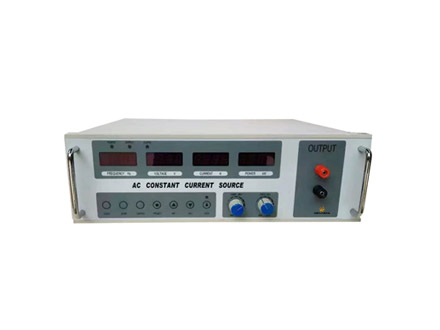

DFCC交流单相恒流源2

产品简介
DFCC系列采用SPWM高频脉宽脉宽调制，IGBT实现输出，可以调制输出电流及频率，响应速度快，恒流精度高、能长期稳定工作。并且能够克服由于电网电压波动、回路电阻变化、产品内阻变化所引起的电流变化，不受人为因素的影响；体积小，效率高，可靠性和维护成本相对于传统调压器方式具有明显优势；人机接口界面良好，能与先进的生产线系统配套使用，也可单独使用。

产品应用领域
ALP系列交流恒流源主要用于特定产品电流热效应测试和应用的场所，如断路器、熔断器、热继电器、磁力启动器等保护性开关及各类变压器、互感器等需要需要设定额定电流、动作电流、短路电流等热效应进行测试的场合。

产品特点
1、采用先进的双闭环反馈控制技术、成熟的SPWM调制技术、IGBT驱动技术，响应迅速，输出稳定；
2、自保护功能全面：对IGBT及变压器等关键部件进行实时检测（如短路/过流/过热等保护）、对电源输入端口及输出端口进行实时检测（如过压/欠压/缺相等保护）。
3、丰富的远程控制接口：客户可以选配RS232、RS485、开关量、模拟信号等多种远程通讯/远程控制方式，实现远端对电源的控制。
4、智能温控调节风机，降低噪声，延长寿命。
5、电压范围0-5V、0-10V、0-20V；最大电流10000A。

规格参数

参数   型号		DFCC-5V500A
工作方式		SPWM方式，正弦波输出。
电源输入		单相 AC220V±15%  50/60Hz±5%
输出相数		单相
输出频率		范围：40.0～70.0Hz，调节步幅为0.1Hz；额定：50/60Hz
频率精度		≤0.1%
频率稳定度		≤0.01%
电压范围		0-5V
恒流范围		0.1In～1.0In（In=500A），调节步幅为0.1A
恒流精度		±（0.5%×设定值 + 0.1%×满量程值）
源电压效应		≤1%
负载效应		≤1%
电流失真度		≤3%（阻性负载，额定频率和电流下）
保护装置		过压保护，过载保护，过流保护，开路保护，功率器件过热保护。
记忆功能		自动记忆上次启动运行参数
预置功能		在待机状态，可预置输出频率、输出电流等参数。
在线调整功能		在运行状态，可在线调整输出频率、输出电流。
通信接口		可选配RS232或RS485通讯，标准工业MODBUS RTU通讯协议。
显示 精度	电压	分辨率：0.01V  精度：±(0.5%×读数值+0.1%×满量程值)
	电流	分辨率：0.01A/0.1A  精度：±（0.5%×读数值+0.1%×满量程值）
显示方式		LED显示
散热方式		强制风冷
电流互感器		0.5级
防护等级		IP20
安全性能		绝缘电阻：不小于5MΩ； 耐电压：AC1800V 60秒，无击穿。
接线方式		输入：底部进线，接线排接入； 输出：后部铜排引出。
工作环境		温度：0～40℃    相对湿度：≤90%RH
外形尺寸		宽×深×高 = 410×560×650
