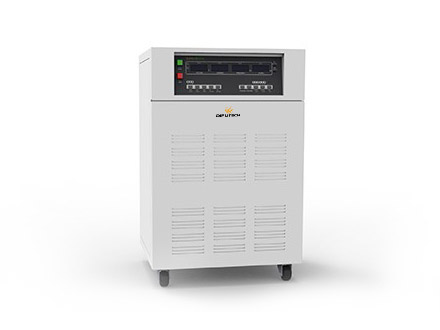

DF11系列单相交流变频电源

产品简介
DF11系列单相交流变频电源可提供各种规格电压，为客户提供高纯净、高可靠性的正弦波电力输出，适用于进出口设备的生产检测，专业应用于工业、家电、小家电、认证机构、医疗设备、国防军工、照明等领域，满足产品的设计开发、产线检测、质保检测、老化寿命测试、电压频率耐受等测试要求。产品采用业内先进的高频逆变控制技术，具有精度高、动态响应速度快、负载适应性强、稳定度高、输出范围宽等优点，是一款高性价比的交流变频电源。

产品特点
(1)产品结构简洁，操作方便，稳定性高；
(2)输出波形纯净，波形失真度低；
(3)动态响应速度快，电压突变反应时间在20ms以内；
(4)启动状态下输出电压、频率可调，使用灵活；
(5)内置测量电路，能够测量电压、电流等电能参数；
(6)具备智能监控功能，实时监控内部电压，电流，温度等参数，一旦出现异常，立即报警，提示操作人员及时处理；
(7)主要元器件采购国际一线知名品牌，驱动、滤波等关键电路均经过多年客户使用检验，产品质量可靠，稳定耐用；
(8)整机关键技术指标采用多裕度设计理念，电压应力，电流应力，发热量都经过严格技术论证，并加严型式试验，可靠性高，寿命长；

规格参数

产品名称		单相交流变频电源
产品型号		DF11000S	DF11001S	DF11002S	DF11003	DF11005	DF11010
输出容量		500VA	1kVA	2kVA	3kVA	5kVA	10kVA
基本功能
输出功能		输出精准的正弦电压波形
隔离功能		内置隔离变压器
接线方式		输入端：单相两线    输出端：单相两线
输出参数
输出相数		单相两线+PE
输出模式		标准正弦波
输出电压		自动档：低档：1.0～150.0V额定电压：110.0V          高档：150.1～300.0V额定电压：220.0V 高档锁定：1.0～300.0V额定电压：220.0V
电压设置精度		精度：≤0.5%      解析度：0.1V
额定电流	低档	4.5A	9.2A	18.2A	27.4A	45.6A	91.0A
	高档	2.2A	4.5A	9.1A	13.7A	22.8A	45.4A
输出频率		45.0～65.0Hz，100Hz，120Hz，200Hz，240Hz
频率设置精度		精度：≤0.1%      解析度：0.1Hz
频率稳定度		≤0.1%
电压失真度(VTHD)		＜2%(线性负载)
反应时间		≤2ms
电压突变响应时间		≤20ms
波峰因数		1.41±0.1
源电压效应		≤1%
负载效应		≤1%
效率		＞70%
测量显示
显示模式		高亮LED显示
电压测量精度		精度：0.2%FS+0.3%显示值      解析度：0.1V
频率测量精度		精度：0.1%      解析度：0. 1Hz
电流测量精度		精度：0.5%FS+0.5%显示值      解析度：0.1A/1A
功能
自动记忆功能		设置参数自动记忆，开机自动调用
实时调整功能		启动状态下，可实时调整输出电压、输出频率设置值，并即刻更新输出；
压降补偿功能		阻抗补偿：0.001～0.999欧
保护功能
过载能力		105%＜过载≤110%   15秒后切断输出 110%＜过载≤120%    5秒后切断输出
保护装置		输出过流、过载保护，输出短路保护，过热保护
远程接口
通讯接口		标配：RS232    选配：RS485
输入参数
输入相数		单相两线+PE
输入电压范围		220V±22V(L-N)
输入频率范围		45～65Hz
工作环境
工作温度		0～40℃
工作湿度		20～90%RH(非凝露)
体积重量
尺寸(W×H×Dmm)		483×177×452		483×200×550	483×550×400	483×750×400	483×905×650
重量(Kg)		32	35	45	60	82	197
