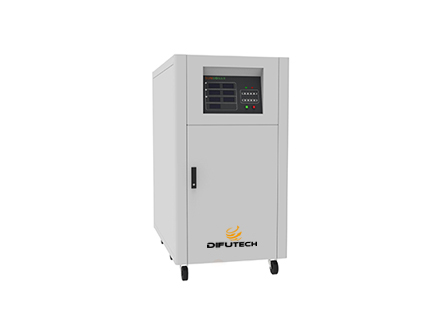

DF33系列三相交流变频电源

产品简介
DF33系列三相交流变频电源可提供世界各国电网电压，为客户提供高纯净、高可靠性的正弦波电力输出，适用于进出口设备的生产检测，专业应用于家电、电机、认证机构、医疗设备、国防军工、照明等领域，满足产品的设计开发、产线检测、质保检测、老化寿命测试、电压频率耐受等测试要求。

产品特点
(1)产品采用成熟逆变技术，稳定可靠；；
(2)输出波形纯净，波形失真度低；
(3)具备强过载能力，能够满足电机、马达、压缩机等冲击型设备启动需求。
(4)动态响应速度快，电压突变反应时间在20ms以内；
(5)启动状态下输出电压、频率可调，使用灵活；
(6)具备电压上浮下浮快捷操作，快速测试设备在额定电压允许波动范围内的性能；
(7)具备110V/220V，50Hz/60Hz等快捷键，一键到位，提高日常工作效率；
(8)电压可分档设计：1.0～150.0V、150.1～300.0V或0.0～300.0V，可根据客户需要实现高档、低档均满功率输出；
(9)内置测量电路，能够测量电压、电流等电能参数；
(10)具备智能监控功能，实时监控内部电压，电流，温度等参数，一旦出现异常，立即报警，提示操作人员及时处理；
(11)主要元器件采购国际一线知名品牌，驱动、滤波等关键电路均经过多年客户使用检验，产品质量可靠，稳定耐用；
(12) )整机关键技术指标采用多裕度设计理念，电压应力，电流应力，发热量都经过严格技术论证，并加严型式试验，可靠性高，寿命长；

规格参数

产品名称		三相交流电源
产品型号		DF33015	DF33030	DF33045	DF33060	DF33090
输出容量		15kVA	30kVA	45kVA	60kVA	90kVA
基本功能
输出功能		模拟世界各国电网电压
隔离功能		内置隔离变压器
接线方式		输入端：三相四线    输出端：三相四线
输出参数
输出相数		三相四线+PE
输出模式		三相标准正弦波输出
输出电压		自动档：低档：1.0～150.0V额定电压：110.0V          高档：150.1～300.0V额定电压：220.0V 高档锁定：1.0～300.0V额定电压：220.0V
电压设置精度		精度：≤0.5%      解析度：0.1V
额定电流	低档	45.4A	90.9A	136.3A	181.8A	272.7A
	高档	22.7A	45.4A	68.1A	90.9A	136.3A
输出频率		45.0～65.0Hz
频率设置精度		精度：≤0.05%      解析度：0.1Hz
频率稳定度		≤0.05%
电压失真度(VTHD)		＜1.5%(线性负载)
反应时间		≤2ms
电压突变响应时间		≤20ms
三相相角		120°±2°
波峰因数		1.41±0.1
源电压效应		≤1%
负载效应		≤1%
效率		＞85%
测量显示
显示模式		高亮LED显示
电压测量精度		精度：0.2%FS+0.3%显示值      解析度：0.1V
频率测量精度		精度：0.05%      解析度：0. 1Hz
电流测量精度		精度：0.3%FS+0.5%显示值      解析度：0.1A/1A
功能
自动记忆功能		设置参数自动记忆，开机自动调用
快捷组调用		6组快捷操作参数组，可快速切换
快捷键		110V/220V、50Hz/60Hz，输出电压上浮、下浮键
实时调整功能		启动状态下，可实时调整输出电压、输出频率设置值；
压降补偿功能		阻抗补偿：0.001～0.999欧
保护功能
过载能力		105%＜过载≤110%   60秒后切断输出 110%＜过载≤120%    5秒后切断输出
保护装置		输出过流、过载保护，输出短路保护，过热保护
远程接口
通讯接口		标配：RS232  选配：RS485
输入参数
输入相数		三相四线+PE
输入电压范围		380V±57V(L-L)
输入频率范围		45～65Hz
工作环境
工作温度		0～40℃
工作湿度		20～90%RH(非凝露)
体积重量
尺寸(W×H×Dmm)		600×910×960		700×1310×1210		800×1510×1310
重量(Kg)		255	300	420	530	730
