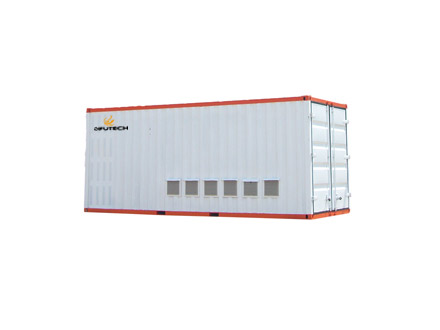

ACP系列岸电电源

产品简介
    青岛迪孚DFA系列低压港口岸基电源是我公司根据港口船舶客户需求，专门针对工业环境的高温、高湿、高腐蚀性、大负荷冲击等恶劣使用环境而特别设计制造的大功率变频电源设备，采用国际先进多脉冲整流、SPWM逆变、变频器级联、纯数字化控制等技术自主研制而成,现有技术能力可以最大做到功率10000KVA。输入6~10KV 50HZ或者380V 50HZ，输出440V 60HZ。产品具有输出波形优异、定频变压、绿色低污染、强大过载能力、转换效率高、完备的安全防护和保护系统、丰富的可选配附件等特点。整机系统经过设计阶段全面的试验验证、交付阶段严格的质量体系管控和客户长时间应用的考验，稳定可靠。

产品应用领域
    主要应用于港口码头。船舶停靠后，将船上发电机切换为岸电电源供电。可有效的减少污染气体的排放，减少噪音。

产品特点
1、 针对油井、油田、船舶、码头、工程施工现场等高温、高湿、高腐蚀性、风沙、大负荷冲击等恶劣使用环境而特别设计制造。
2、 独特的线电压补偿功能。解决了港口岸电电源到负载距离远，接线长，线路压降大的问题，可以通过设置线电压补偿功能，保证负载输入端的电压符合要求。
3、 符合GB/T 25316-2010 《静止式岸电电源》，符合中国船级社CCS的船用产品认证标准。
4、 符合GB/T 7260.3-2003 《不间断电源设备(UPS) 第3部分 确定性能的方法和试验要求》，符合GB/T 14549-1993《电能质量 公用电网谐波》。
5、 所有PCB电路板采用涂层固化处理。
6、 输出变压器采用整体真空浸渍绝缘漆和喷涂高温防护漆处理，具有较高的绝缘级别和防护能力。
7、 具有多重保护装置，保障系统安全和正常运行。
8、 可选配输入计量柜单元，计量显示输入电压、电流、功率、功率因数、电能量等。
9、 可选配多路输出配电计量单元，对用户负荷进行配电，配电单元具有过压、欠压、过流、短路、过载等多种保护装置。同时可对每路配电输出的电压、电流、功率、功率因数、电能量等进行计量显示。
10、 可根据用户现场使用要求，对每路配电输出配置专用的电缆接驳接口，方便快速连接。
11、 可提供有线或无线数据传输服务，通过计算机采集系统数据，监控系统运行。

产品技术参数

参数   型号		DFA-33300	DFA-33400		DFA-33600		DFA-33800	DFA-331000
输出容量		300kVA	400kVA		600kVA		800kVA	1000kVA
输出功率因数		0.8
工作方式		SPWM方式，正弦波输出。
电源输入		三相四线AC380V±15%  50/60Hz±5%
输出相数		三相四线
输出频率		60Hz
频率精度		≤0.1%
频率稳定度		≤0.01%
输出电压		线电压：440V
额定输出电流		394A	525A	787A		1050A		1312A
源电压效应		≤1%
负载效应		≤1%
输出电压失真度		≤2.0%（阻性负载，额定频率和电压下）
三相相位差		120º±2º
电压不平衡度		≤1%
动态特性		100%突加突卸负载，电压突变≤5%，恢复时间20ms。
保护装置		短路保护，过载保护，过流保护，过欠压保护，功率器件过热保护。
过流（过载） 保护特性		105% 10分钟；120% 1分钟；150% 30秒；200% 10秒；300%立即保护。
通信接口		可选配RS232或RS485通讯，标准工业MODBUS RTU通讯协议。
输出 /显示 精度	电压	分辨率：0.1V  精度：±(0.5%×读数值+0.1%×满量程值)
	电流	分辨率：0.1A  精度：±（0.5%×读数值+0.1%×满量程值）
	功率	分辨率：0.1KW  精度：±1%（功率因数0.8以上）
显示方式		彩色触摸屏显示
效率		≥85%
噪声等级		≤75dB
电源外形尺寸 宽×深×高(mm)		1600*1040*1800	2000*1250*2000		3200*1040*1800			4000*1040*2000
集装箱尺寸 长×宽×高(mm)		4064*2438*2591			6096*2438*2591
防护等级		内箱（电源箱）：IP20 外箱（集装箱）：IP54
工作环境		温度：-20～50℃    相对湿度：≤90%RH
