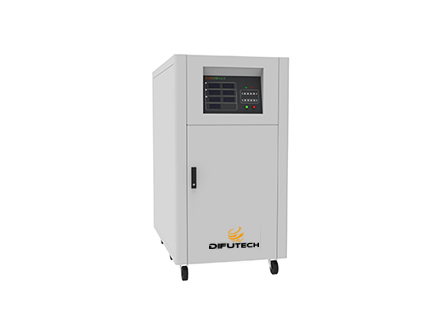

DFMF中频电源

 产品简介
DFMF系列400Hz中频静变电源采用了国际最新电子电子技术，是针对飞机、雷达、舰船、火箭等设备起动、测试及维护的专业保障设备，广泛应用于军工厂、陆海空部队、机场、维修机库、航空航天科研院所等单位。产品采用SPWM脉宽调制及瞬时波形控制技术，波形纯净，质量稳定，并且具备瞬时抗冲击能力，能够满足冲击型负载的需求。该系列中频静变电源采用模块化设计，体积小，重量轻，噪音小，在国内产品中具备领先水平。

产品特点
(1)采用数字化控制，实现模块化设计，结构简洁，平均故障修复时间短；
(2)采用SPWM高频脉宽调制及隔离变压滤波，保证整机高功率密度、高稳定性；
(3)采用瞬时波形控制技术，输出电压波形失真度低，响应速度快；
(4)过载能力强，适应冲击型设备起动、测试需求；
(5)8寸彩色液晶屏，外观精致，操作便捷，并附带配备数字键、功能键、旋钮等，操作多样化；
(6)具备完善的保护机制，对IGBT、变压器等关键部件及电源输入输出指标进行实时检测，并声光报警；
(7)主要元器件采购一线知名品牌，驱动、滤波等关键电路均经过多年客户使用检验，产品质量可靠，稳定耐用；
(8)整机关键技术指标采用多裕度设计理念，电压应力，电流应力，发热量都经过严格技术论证，并加严型式试验，可靠性高，平均故障间隔时间长。

执行标准
(1) GJB 572A-2006 飞机外部电源供电特性及一般要求
(2) GJB 181A-2003 飞机供电特性
(3) GJB 151A-97 军用设备和分系统电磁发射和敏感度要求
(4) GJB 150-86 军用设备环境试验方法
(5) GJB 152A-97 军用设备和分系统电磁发射和敏感度测量
(6) MH/T 6018-2014 飞机地面静态电
(7) GJB 5189-2003 飞机供电特性参数测试方法

 规格型号
(1)单相输出系列

产品名称	单相中频静变电源
产品型号	DFMF11-001	DFMF11-005	DFMF11-010	DFMF31-015	DFMF31-030	DFMF31-045
输出容量	1kVA	5kVA	10kVA	15kVA	30kVA	45kVA
基本功能
输出功能	输出额定115V/400Hz正弦电压波形
隔离功能	内置隔离变压器
接线方式	输入端：单相两线 输出端：单相两线			输入端：三相四线 输出端：单相两线
输出参数
输出相数	单相两线+PE
输出模式	标准正弦波
输出电压	相电压： 10.0～150.0    额定电压：115V
电压设置精度	精度：≤1%      解析度：0.1V
额定电流	8A	43A	86A	43A	86A	130A
输出频率	频率范围：320-480Hz    额定频率：400Hz
频率设置精度	精度：≤0.1%    解析度：0.1Hz
频率稳定度	≤0.1%
电压失真度(VTHD)	＜2%
波峰因数	1.41±0.1
源电压效应	≤1%
负载效应	≤1%
效率	＞85%
测量显示
显示模式	高亮LED显示
电压测量精度	精度：0.5%FS+0.5%显示值      解析度：0.1V
频率测量精度	精度：0.1%      解析度：0.1Hz
电流测量精度	精度：0.5%FS+0.5%显示值      解析度：0.1A/1A
功能
快捷键	115V/400Hz
预置功能	在待机状态时可预置输出电压、输出电压频率、输出电压上、下浮动百分比及波特率。
记忆功能	输出电压、频率预置完成后自动记忆，关机后再开机仍保持原预置值。
保护功能
过载能力	100%＜过载≤105%   600秒后切断输出 105%＜过载≤150%   60秒后切断输出 150%＜过载≤200%    1秒后切断输出 200%＜过载            立即切断输出
保护装置	IGBT过流，IGBT过热，输出过欠压，输出缺相，过载，短路
远程接口
通讯接口	RS232
输入参数
输入相数	单相两线+PE			三相四线+PE
输入电压范围	220V×(1±15%)V(L-N)			380V×(1±15%)V(L-L)
输入频率范围	50×(1±10%)Hz
工作环境
工作温度	0～40℃
工作湿度	10～95%RH(非凝露)
防护等级	IP2X
体积重量
尺寸(W×H×Dmm)	400×250×580	400×660×580	500×900×680	500×900×680	600×1100×930	700×1300×1200
重量(Kg)	50	100	200	220	300	450
