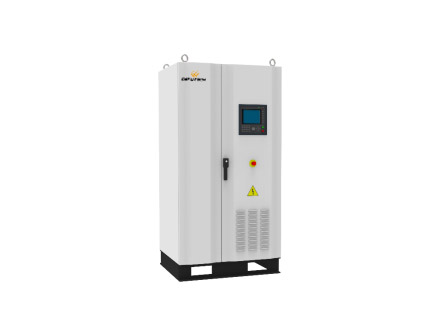

DFBP-3X系列回馈型电网模拟器

 产品简介
DFBP系列回馈型电网模拟器应用于新能源行业如储能逆变器、光伏逆变器、风能变流器等产品并网性能测试。产品输入端采用数字化PWM整流技术，输出端采用独立型数字化高频逆变技术，具有能量全回馈电网，输入功率因数高，对电网污染小，输出波形品质高，动态响应速度快，三相独立调节等优点。

产品特点
(1)具备多种输出模式，功能强大：
n 三相标准模式：标准三相电压输出；
n 三相不平衡模式：三相电压独立设置，三相相角0.0°～359.9°可调；
n 并联单相模式：三相并联成大功率单相输出；
(2)三相模式输出采用三相解耦设计，具备全面的电网异常模拟功能：电网失真，电网波动，三相不平衡等，谐波模式下可叠加2-40次谐波； (3)具备四象限运行功能，实现100%能量回馈电网； (4)满足NB/T32004-2013标准规定的低(零)电压穿越测试要求，且低(零)电压穿越性能可靠，不会在低电压时与负载产生谐振； (5)满足国标规定的高电压穿越测试要求；
(6)动态响应速度快，电压突变反应时间在20ms以内；
(7)输入功率因数高(≥0.95)，输入电流失真度低(＜5%)；
(8)具备Auto-Lock功能，定时自动锁定键盘，防止误接触导致人为事故或危险。
(9) 8寸彩色触摸屏，所有操作均可通过触摸屏实现，外观精致，操作便捷，并附带配备数字键、功能键、旋钮等，操作多样化；
(10)测量功能齐全，能够测量电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数等电能参数；
(11)具备人工智能监控(AI-Monitor)功能，实时监控内部电压，电流，温度等参数，异常情况立即报警，并提示及时处理；
(12)具备Black-Box功能，异常情况下自动记录运行参数，便于后期查看及维修；
(13)主要元器件采用国际一线知名品牌，质量可靠，稳定耐用；
(14)关键指标采用多裕度设计，电压应力，电流应力，发热量经过加严型式试验，整机可靠性高，寿命长；
(15)通讯接口标配RS232，选配RS485、GPIB、ETHERNET、模拟量控制等。

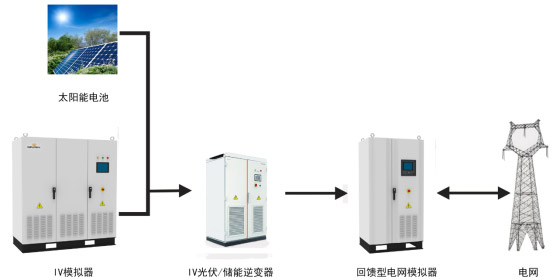

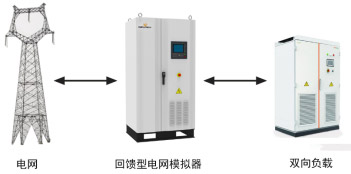

典型应用

规格参数

产品名称	回馈型电网模拟器
产品型号	DFBP33-015	DFBP33-030	DFBP33-045	DFBP33-060	DFBP33-090	DFBP33-120	DFBP33-150	DFBP33-180	DFBP33-240
输出/吸收容量	15kVA	30kVA	45kVA	60kVA	90kVA	120kVA	150kVA	180kVA	240kVA
基本功能
输出功能	具备全面的电网模拟功能
回馈能力	具备100%能量回馈电网功能
隔离功能	内置隔离变压器
负载功率因数	+1.0 ～ 1.0
接线方式	输入端：三相四线        输出端：三相四线/单相两线(根据输出模式自动切换)
输出参数
输出相数	三相四线或单相两线
输出模式	三相标准模式、三相不平衡模式、并联单相
输出电压	0.0～300.0V(L-N)
电压设置精度	精度：≤0.5%      解析度：0.1V
三相标准模式、三相不平衡模式
额定电流	22.7A	45.4A	68.1A	90.9A	136.3A	181.8A	227.2A	272.7A.	363.6A
并联单相模式
额定电流	68.1A	136.3A	204.5A	272.7A	409.1A	545.4A.	681.8A	818.1A	1090.9A
输出频率	45.00～65.00Hz
频率设置精度	精度：≤0.02%      解析度：0.01Hz
频率稳定度	≤0.02%
电压失真度(VTHD)	＜1%(线性负载)
反应时间	≤2ms
电压突变响应时间	≤20ms
三相相角	120°±2°(三相标准模式)
波峰因数	1.41±0.1(正弦波模式)
源电压效应	≤1%
负载效应	≤1%
效率	＞85%
测量显示
显示模式	8寸彩色触摸屏
电压测量精度	精度：0.2%FS+0.2%显示值      解析度：0.1V
频率测量精度	精度：0.02%      解析度：0.01Hz
电流测量精度	精度：0.3%FS+0.3%显示值      解析度：0.1A/1A
功率测量精度	精度：0.5%FS+0.5%显示值      解析度：0.1kW/0.01kW/0.001kW
功能操作
阶梯编程	9999步
步阶编程	100步，可999999次循环
渐变编程	100步，可999999次循环
低（零）电压穿越	可模拟世界多国标准，最小响应时间≤20ms
高电压穿越	可模拟世界多国标准，最小响应时间≤20ms
波形制式	正弦波或谐波(叠加2~40次谐波)
实时调整功能	①常规模式启动状态下，可通过数字键、增减键、旋钮调整输出电压、频率设置值，并即刻更新； ②常规模式启动状态下，可切换输出波形制式，并即刻更新；
快捷调用	常规模式10组快捷组； 谐波模式10组快捷组；
保护功能
过载能力	105%＜过载≤110%   15秒后切断输出 110%＜过载≤200%    5秒后切断输出 200%＜过载≤300%    2秒后切断输出 300%＜过载           立即切断输出
保护装置	过流、过载、短路保护，过热保护，输出过欠压、缺相保护，母线过欠压，输出电力接触器自动跳脱保护
软件保护	人工智能监控(AI-Monitor)功能，Black-Box功能，Auto-Lock键锁保护
远程接口
通讯接口	标配：RS232        选配：RS485、GPIB、ETHERNET
远程控制	选配：模拟量控制口
输入参数
输入相数	三相四线+PE
输入电压范围	380V±57V(L-L)
输入频率范围	45～65Hz
输入功率因数	＞0.97(输入额定电压，输入50%-100%额定电流) ＞0.95(输入额定电压，输入10%-50%额定电流)
输入电流失真度	＜5%(额定条件下)
工作环境
工作温度	0～40℃
工作湿度	20～90%RH(非凝露)
体积重量
尺寸(W×H×Dmm)	1000×2000×800			1800×2000×800		2000×2000×1000
重量(Kg)	510	600	750	1050	1350	1500	1650	1850	2100
