前 言
一、衷心感谢您选用本公司的产品，您将获得本公司全面的技术支持和服务保障。
二、本说明书适用于SD系列温度巡检仪。
三、您在使用本产品前，请仔细阅读本说明书，并妥善保存以备查阅。
四、在阅读本说明书或仪器使用过程中如有疑惑，可向我公司咨询。
一、概述
1.用途
S系列温度巡检仪 ，简我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强。和上一代产品相比，由于采用低功耗、精度高，被广泛用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场。
2.性能特点，
◆ 采用美观大方的合金机箱
◆ 直接显示温度、曲线，便于试验观察及记录。
◆ 测量精度高
0.2级
◆ 体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。
◆ 通过人机界面选择可实现手动自动操作，查看温度数据等操作并对数据进行简单处理。有数据导出功能，通过U盘将数据导出到计算机，做进一步处理。
◆ 全中文界面，操作简单明了，可适应多种应用场合
二、技术特征
1.名称和分类
（1）名称：DFSD-400-120温度巡检仪 。
（2）环境组别：属GB6287.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环 境使用）。
（3） 输入电压： AC220V ±10%
三、操作说明
（1）设备通电后进入界面
系统菜单主要分为多个部分，“温度测试” “温度曲线”和“历史数据”。
“温度测试”是整个系统的核心，可查看相关报告数据等操作，具体操作请参照后面的说明。
“温度曲线”主要是查看在温升过程中的温度上升曲线。
“历史数据”主要是对测试数据进行查看，及简单处理。在此项目中可以将相关数据导入U盘，放到计算机上进行处理。
通过相关数据处理软件（如EXCEL）可对采集数据进行处理。如绘制曲线图等。

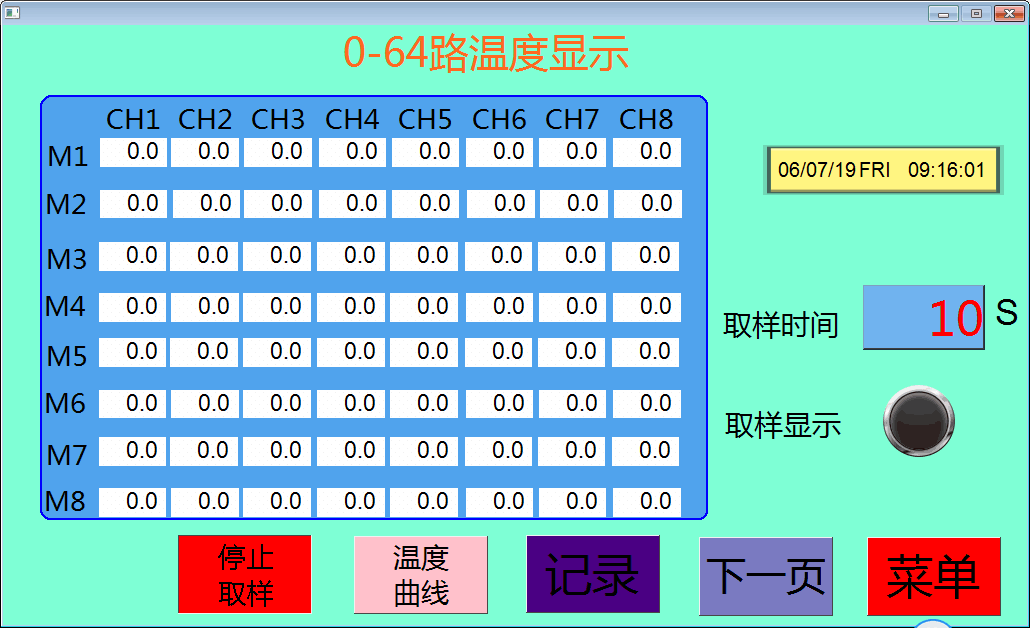

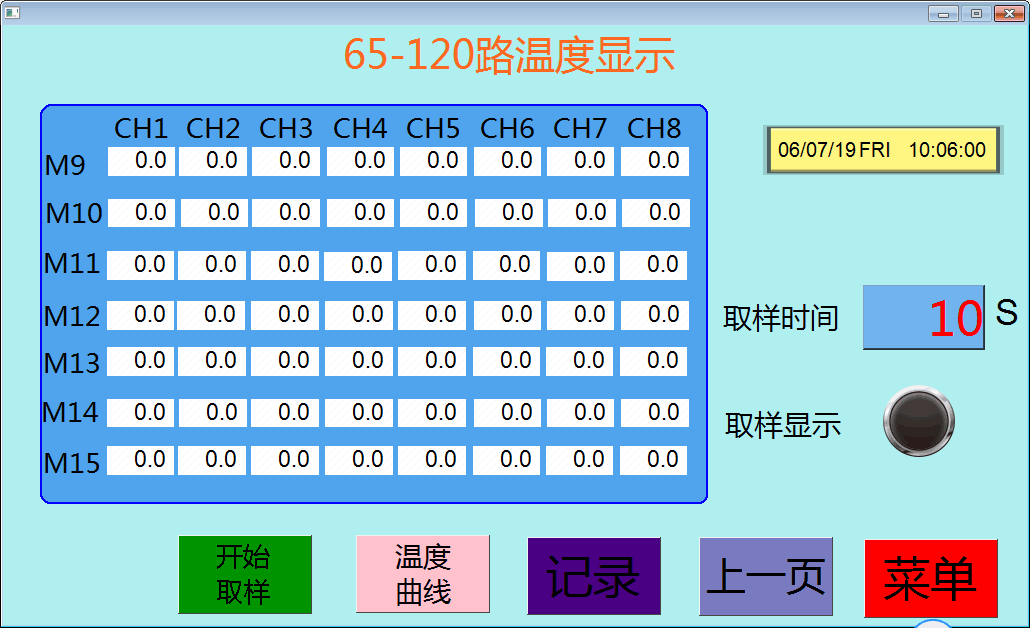

（2）温度显示界面
此界面显示温度各个点的温度数据。
温度取样时间可设定（0～9999 S）。,使用时开始取样（图标绿色变为红色）取样显示灯闪烁，各个点的温度数据开始记录。停止取样（图标红色变为绿色）温度数据停止记录。

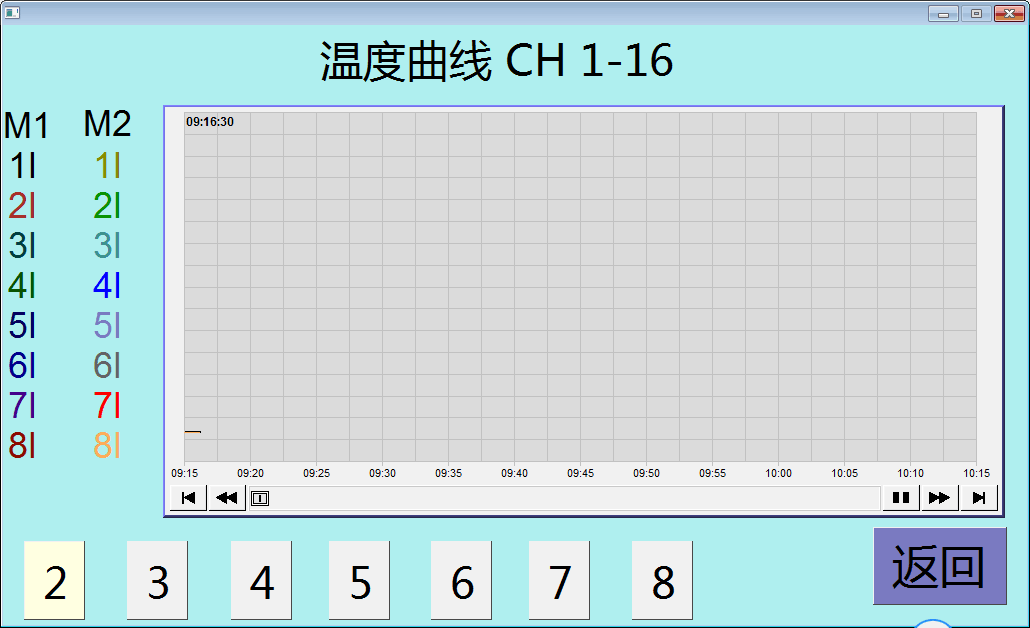

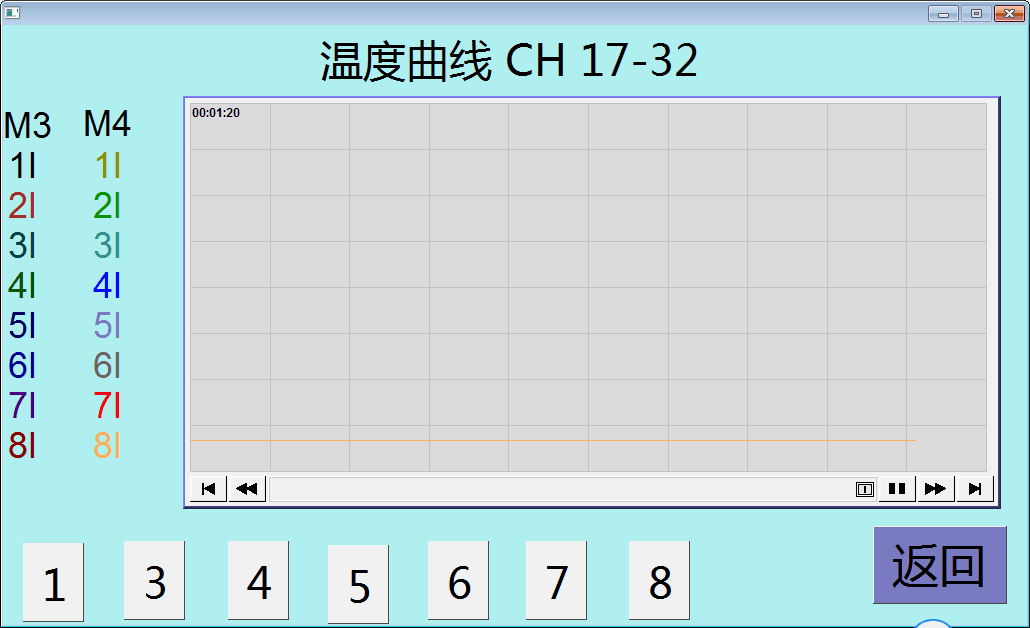

（3）温度曲线界面：
此每一界面显示两个通道温度曲线。
四、注意事项
1.周围环境要求
1.1、大气压力：
80kPa～106kPa
1.2、环境温度：
-5℃～+45℃
1.3、相对湿度：
5%～95%
1.4、在户内场合下使用，且室内通风良好。
1.5、装置的使用地点无爆炸危险、无腐蚀性气体及导电尘埃、无严重霉菌、无超过GB/T 14537-1993中4.2.2规定的严酷等级为I级的振动源存在, 无超过第3大项规定的电磁场存在。
1.6、有防御雨、雪、风、沙、尘埃及防静电措施。
2、运输
在运输及装卸中避免强烈振动、颠簸和倒置，不得受潮和受腐蚀，装卸和
放置时符合包装箱上标明的要求。
3、贮存
包装好的装置贮存在环境温度－25℃～＋70℃，湿度不大于85％的库房中，室内无酸碱盐及腐蚀性、爆炸性气体，不受灰尘雨雪的侵蚀。
五、简要的故障排除
|
故障现象 |
原因分析 |
排除方法 |
备注 |
|
开机无任何显示 |
1)电源未接通 |
接通电源 |
更换保险管应更换同型号保险管不能用其它型号代替 |
|
2)设备内部保险管未安装好或开路 |
重新安装保险管或更换保险管 |
|
温度不符 |
1)设备内部插件松动 |
检查设备，排除故障 |
|
|
2)热电偶正负极接反 |
检查热电偶是否正负极接反 |
六、注意事项
为了您和设备的安全，请操作人员仔细阅读以下内容:
1.试验时不允许不相干的物品堆放在设备面板上和周围。
2.开机前请检查电源电压:交流220V±10% 50Hz。
3.更换保险管和配件时，请使用与本仪器相同的型号。
4.本仪器注意防潮、防油污。
5.试验时请确认被测设备已断电，并与其它带电设备断开
七、保养与维修
１.验证设备的可用性
仪器在使用前首先观察仪器外观是否有破损。通电后检查仪器表头是否有显示，显示是否完整，对长期没有使用的仪器还应检查其输出部分接线柱是否锈蚀、老化现象，否则应及时清理完好再使用。
２.设备的保养
每次完成试验后，清整仪器接线柱上的连线，关闭电源，断开电源插头，盖上机箱盖，放置在干燥无尘、通风无腐蚀性气体的室内。
３.保险管的更换方法
仪器的保险管与仪器的电源插座连为一体，更换时首先应拔掉电源线，用小一字改锥从上方拨出保险盒。
八、开箱及检查
■ 开箱注意事项
开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。
■
检查内容
开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务。
九、其它
本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。
注：因产品更新速度较快，本说明说可能部分内容与实际不符，请以实际操作为准，如有问题欢迎来电咨询。
