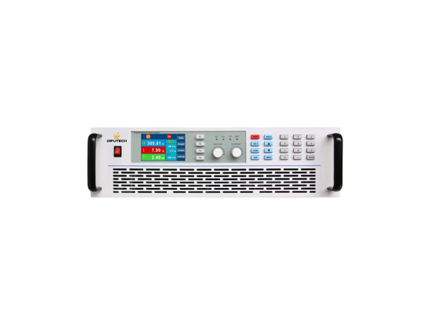

DF61200-50可编程直流电源

产品特点

•高功率密度，标准机箱，功率达到150kW。
•宽电压范围，从0~40至0~1000V，单机功率5~15kW。
•快速负载瞬态响应，防止不需要的电压偏移。
•高精度，内部采用16位AD，低纹波。
•灵活的操作界面，方便用户操作。
•可实现输出并联，模块式设计，方便用户。
•序列功能，灵活多样的系统控制，满足客户测试需求。
•噪声低，随温度变化控制的变速风扇。
•具备定电压、定电流输出模式。
•完备的输入过欠压、缺相、内部过热、输出过压等保护，安全性能得到保障。
•具备模拟控制接口，通过外部模拟接口单独控制电源输出。

概要

DF 61000系列（以下简称61000系列）代表了下一代大功率可编程直流电源的发展趋向。产品具有高功率、大电流、快速响应、负载瞬态响应快速、低噪音、使用便捷等显著优势！此系列电源是行业最高的功率密度的电源。时尚的前进气口设计使电源可无间隙地叠放，增强了功率密度。
61000系列高功率密度直流测试电源（或简称直流测试电源）是一款外观精美、体积小、性能高、功能强大、操作简单的直流型可编程电源。适用于航天和国防、消费类电子产品、计算机和外设、通信、半导体、太阳能和汽车电子等行业的测试系统中。
61000系列电源的核心部位是一个5kW功率模块。根据输出电压要求，可将1至3个模块配置到一个机箱内，从而可输送5kW至15kW的功率。然后，可容易地将这些机箱的组合并联起来以提供高达150kW的功率。并联的电源像一个单独的电源一样运行，提供一个总的系统电流。
先进的智能控制，61000系列电源通过控制装置可启用复杂序列输出、恒功率模式，并可存储/调用仪器的设置。序列循环使61000电源成为反复测试的理想选择。

技术参数

型号		DF61200-50
AC输入		相数：3相3线制 + 接地  电压：440VAC 频率：47~63Hz  功率因数：≥0.78
DC输出	电压	0~200V
	电流	0~50A
	功率	0~10kW
	效率	87%，标称线路和最大负载下的典型值
编程精度	电压	≤±(0.05%+0.05%FS)
	电流	≤±(0.2%+0.2%FS)
	OVP	≤±1%FS(编程范围：5-110%从前端面板、远程模拟输入端或可选的数字输入端配置)
回读精度	电压	≤±(0.05%+0.05%FS)
	电流	≤±(0.2%+0.2%FS)
纹波及噪声	RMS (20Hz-300KHz)	25mVrms
	P-P (20Hz-20MHz)	175mVpp
	电流模式	<±0.04%满量程RMS电流
源效应	电压	≤0.01%FS(±10%ΔUAC输入)
	电流	≤0.05%FS(±10%ΔUAC输入)
负载效应	电压	≤0.02%FS（0-100%的负载调整率）
	电流	≤0.1%FS（0-100%ΔUDC的负载调整率）
模拟接口	规格	内置25-针D-Sub母插
	信号范围	0~5V或0~10V
	U / I 精确度	U编程：≤±0.25%FS  U回读：≤±1.0%FS  I编程≤±0.8%FS  I回读：≤±1.0%FS
动态响应时间	负载调整需时	在50%至100%或者100%至50%负载变化下，将于1ms内恢复到±0.75%满量程稳态输出
	输出电压上升时间	最大100ms（10~90%满量程）
	电流转换速率	45A/ms（典型值）
稳定性		运行环境不变的情况下，30分钟预热后，通常在8小时内保持在设定值的±0.05%范围内。
通讯接口		RS232/RS485/CAN/LAN/USB等通讯接口
工作环境		室内型；工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔<2000m
并联操作		并联将使每个电源的精度下降0.3%
温度系数		0.02%/℃最大额定输出电压，电压设定点下，典型值 0.03%/℃最大额定输出电流，电流设定点下，典型值
输出浮动电压		负极端子在机箱电势±300V范围内
体积W×H×D(mm)		482mm×609mm×132mm  (W×D×H)  标准机箱3U
重量		28Kg
