DF66000系列宽范围恒功率直流测试电源

产品特点

•带主动式PFC，功率因数高达0.99。
•输出的上升沿和下降沿速度可调。
•宽范围的输出能力，输出范围扩大至同功率等级“矩阵”电源的3倍。
•采用高频LLC多谐振逆变，整机效率高达93%。
•主从模式支持并联，主动均流，可并联最多10台同型号产品。
•支持OVP,OCP,OPP,OTP保护,支持SENSE端子反接保护。
•具有引线压降补偿端子，可实现大电流工作时的输出引线压降补偿。
•内置函数发生器。
•配有放电电路(在1s内Uout< 10V)。
•内置多种接口,包含RS232/RS485/CAN/GPIB/USB/LAN等通讯接口。
•内置远程模拟控制接口。
•支持SCPI指令语言。
•高亮度的彩色LCD显示屏，外观精美，操作简单、直观。

概要

DF66000系列是由微处理器控制的一款外观精美、体积小、性能高、功能强大、操作简单的可编程实验室恒功率直流电源。立足于用户友好的交互式操作概念，具有优异的输出性能指标。

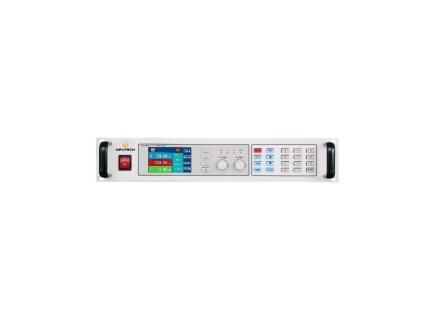

便捷的面板操作

本系列产品采用2U标准机箱，既适用于工作台操作又方便内置于工业标准机柜，配有高亮度的4.0英寸彩色LCD显示屏，手感舒适的硅胶按键，操作简单的便捷旋钮，并有4个直观的LED状态指示灯。

型号		DF661000-5
AC输入	相数	1ph+N+PE
	电压	220VAC±10%
	频率	45~66Hz
	功率因数	≥0.99
DC输出	电压	0~1000V
	电流	0~5A
	功率	1500W
	效率	≤92%
编程精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
回读精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
纹波及噪声	RMS (20Hz-300kHz)	100mVrms
	P-P (20Hz-20MHz)	650mVpp
源效应	电压	≤0.02%FS (±10%ΔUAC输入)
	电流	≤0.05%FS (±10%ΔUAC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔUDC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS  0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	最大30ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485/CAN/GPIB/USB/LAN等通讯接口可选
并联操作		可实现，通过真实主-从操作，可连接多达10台产品（经共享总线)
工作环境		室内型；工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）
体积W×H×D(mm)		482mm×455mm×880mm  (W×H×D)  标准机箱，高度20U
重量		10.8kg
